Новая система мониторинга состояний (вибродиагностики) оборудования и механизмов SIEMENS на базе модулей CM VIB и CM FPP

        Новые модули SIEMENS Connection Modules Vibration (VIB) и Fast Process Parameters (FPP) собирают и передают сигналы вибрации и аналоговые сигналы от датчиков механизмов и приводов с частотой дискретизации 96 кГц. Эти модули работают независимо от ПЛК и могут функционировать как автономные устройства или совместно с 16 устройствами, обеспечивая синхронизированную запись и передачу данных с датчиков. При использовании с программным обеспечением Drivetrain Analyzer X-Tools и соответствующими датчиками модули представляют собой эффективное решение на базе ПК для расширенного мониторинга состояния оборудования.

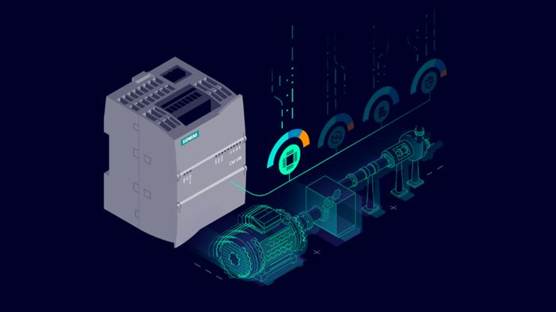

        Модуль CM VIB может получать данные о вибрации и температуре, необходимые для мониторинга состояния оборудования. Вся информация с датчиков может быть записана и передана синхронно.

Основные параметры модуля CM VIB:

• 4 канала IEPE
• 3 канала RTD
• 1 Скоростной канал DI/AI

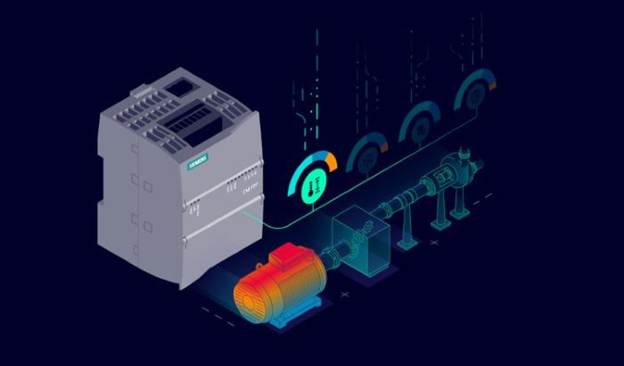

        Модуль CM FPP - это идеальный инструмент для более сложных применений с большим количеством параметров и быстродействующими аналоговыми входами, такими как крутящий момент, температура, ультразвук.

Основные параметры модуля CM FPP:

• 4 аналоговых канала – для измерения давления, уровня потока, шума и т.д.
• 3 канала RTD
• 1 Скоростной канал DI/AI

        Основные данные:

        Частота дискретизации 96 кГц: при такой высокой частоте дискретизации за один и тот же промежуток времени берется больше выборок. Это позволяет анализировать очень быстрые процессы с высоким временным разрешением.

        Протокол точного времени PTP: получайте точные, синхронизированные по времени данные между всеми модулями и датчиками для анализа самых сложных многоосевых приложений.

        Разрешение 24 бита: повышайте точность данных за счет оцифровки с большим количеством битов, обеспечивая точность и детальное представление выборки.

        Решение на базе ПК: анализируйте высокочастотные сигналы в непосредственной близости от их источника с помощью локальной системы, независимой от ПЛК.

        Программное обеспечение Drivetrain Analyzer X-Tools использует наше специализированное программное обеспечение для анализа, визуализации и архивирования собранных данных в режиме реального времени, а также для визуального определения первопричины неисправностей с высокой точностью.

        Комбинация обоих модулей CM с ПО DTA X-Tools, как правило, используется для постоянного мониторинга состояния критически важных механических компонентов. Эта комбинация обеспечивает полную прозрачность любого привода, обеспечивая наиболее надежный анализ, позволяющий проводить профилактическое техническое обслуживание.

        В связи с разработкой этой новой системы, компания SIEMENS официально снимает с производства широко известную систему вибродиагностики SIPLUS CMS1200.

Функциональность:

• Анализ на основе параметров
• Частотно-выборочный анализ данных
• Орбитальный анализ
• Анализ трендов
• Имитационная доска для индивидуального обзора установки
• Онлайн-трансляция данных о вибрации в программное обеспечение для анализа CMS X-Tools
• Сервер OPC-UA для обмена с другими системами

Преимущества и области применения:

• Раннее обнаружение механических повреждений
• Плановое техническое обслуживание вместо спонтанного ремонта – сокращение материальных затрат и минимизация простоя производственного оборудования
• Простое архивирование данных
• Анализ до мельчайших деталей, например, для определения износа зубьев в редукторе
• Мониторинг любых машин и механизмов – электродвигатели, генераторы, вентиляторы, насосы, компрессоры, конвейеры, краны, приводы с регулируемой скоростью вращения и т.д.
